本系統的技術目標是將一個選定的曲面,通過裝配體中另一個與其相互貼合的面的邊進行分割。同時將分割面的顏色映射的目的面上。
界面設計如下圖
操作步驟如下:
1. 選擇Divide Face 功能鍵,彈出該對話框,自動預置為選擇面狀態, 用戶選擇需要分割的面。
2. 系統自動進入選擇邊狀態,用戶選擇裝配體中相互貼合的另一部件的邊,ok和apply按鈕自動激活。
3. 點擊apply或者ok按鈕,系統完成面的分割。
系統根據用戶的選擇進行大量的分析和計算,主要過程如下:
a.根據用戶選擇的面的tag計算得到貼合面的tag,確定該邊上位于選擇面內一個點的幾何參數。
b.上一步得到的與選擇面相互貼合的面的tag搜索出的可以參與分割的邊的tags。
c.上一步得到的預處理的邊的tag,計算每一個邊的幾何參數。
d.把所有的邊按照連接性分組。
e.根據分組相互連接最終得到的參與分割的曲線。
f.用曲線分割曲面。
?

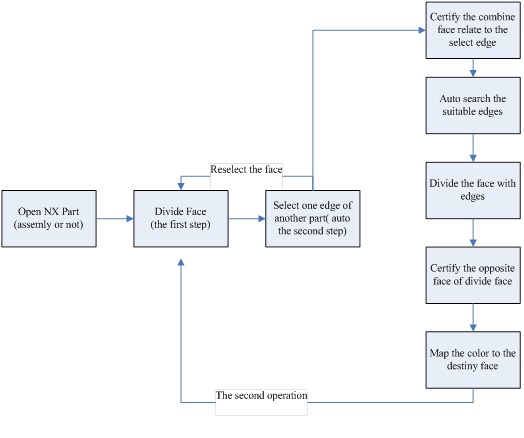

系統的工作流程如下圖1:
