1.軟件概要
ISOX系統是基于AutoCAD和Visual Studio C++平臺，采用ObjectARX技術專門為杜肯索斯（武漢）空氣分布系統有限公司定制開發的風管自動設計、自動編輯、數據批量提取和生產深化設計、工藝設計以及統計的軟件系統。
2.軟件作用
該自動化系統可以大大提高設計人員的設計效率，提高設計過程中數據計算、圖形生成和編輯的準確性和快速性。靈活高效的數據提取功能（包括數據提取內容的靈活性、提取格式的靈活性、后續表格的自動計算）可以完全取代人工統計和提取以及提取后的數據計算。同時該數據可以實現直接對接公司現有的金蝶ERP，從而快速高效的把設計、生產、采購、銷售等流程集成在一起，輔助實現企業生產管理的自動化和專業化程度。
3.軟件可擴展性
軟件的開發平臺和技術實現方式對軟件所能夠?qū)崿F(xiàn)功能的強弱、軟件的擴展性、軟件的靈活性，特別是客戶使用的友好性，具有決定性的影響。本軟件采用了AutoCAD提供的功能最強大和最靈活的ObjectArx技術和擴展性最強的C++開發語言，對于滿足客戶所亟需的定制軟件的上述功能具有最好的開發效果。
二、 開發和運行環境
1. 開發環境
Visual Studio C++ 2005/2008
Object ARX 2008/2010
Microsoft Foundation Classes（MFC）
2. 運行環境和方法
操作系統: Windows XP/Windows7/Windows8.
AutoCAD2008/2010/2012
激活方式：工具條激活和CAD命令激活
3. 數據存儲和數據庫
根據客戶需要可以采用Access數據庫存儲、Excel存儲、SQL Server數據庫存儲等方式。
4. ObjectARX介紹
ObjectARX是AutoDesk公司針對AutoCAD平臺上的二次開發推出的第三代軟件開發包，它提供了以C++為基礎的面向?qū)ο蟮拈_發環境及應用程序接口，能真正快速的訪問AutoCAD圖形數據庫。 與以往的 AutuCAD 二次開發工具 AutoLISP 、VBA和ADS不同，ObjectARX應用程序是一個DLL（動態鏈接庫），共享AutoCAD的地址空間，對AutoCAD進行直接函數調用，創建能夠全面享受AutoCAD固有命令特權的新命令。所以，使用ARX編程的函數的執行速度得以大大提高。ARX類庫采用了標準的C++類庫的封裝形式，這也大大提高了程序員編程的可靠度和效率。
ObjectARX應用程序以C++為基本開發語言，具有面向?qū)ο缶幊谭绞降臄?shù)據可封裝性、可繼承性及多態性的特點，用其開發的CAD軟件具有模塊性好、獨立性強、連接簡單、使用方便、內部功能高效實現以及代碼可重用性強等特點，并且支持MFC基本類庫，能簡潔高效地實現許多復雜功能。由于ARX是使用Visual C++作為基本程序設計語言，無論其效率、數據處理和軟硬件的控制能力都是最好的，是唯一圓滿地針對多圖檔環境的程序設計方法是從根本上擴展VLISP、VBA的程序設計方法。
三、 詳細開發方案
1． 設計部分—繪圖模塊
本部分是整個軟件系統的基礎，相比于原有的ISOX軟件，本軟件除了實現原有的基本內容，會進行一個大幅度的優化工作。解決設計師使用過程中遇到的設計信息永久保存、編輯修改、不能刪除、風管編號、標注、任意角度風管等問題，從而真正實現軟件的自動化設計工作。
本部分重點優化實現以下內容：
01. 根據用戶選擇和輸入的信息實現圖紙快速設計。
02. 風管的自動排序，設計者可以任意刪除風管和支管。刪除時該風管的序號將會自動跟隨刪除，不需要任何后退操作，更不會影響后續的統計工作，也不會出現設計者忘記刪除序號的問題等。
03. 雙擊即可彈出原有對話框直接進行編輯修改，該對話框中可以直接顯示設計者的所有設計信息。從而非常方便的實現編輯。
04. 設計信息在CAD圖紙數據庫的智能永久保存，包括關閉CAD以后的設計信息存儲。
05. 異性部件繪制部分包括直接調入的部分、根據標準公式計算的部分和輸入?yún)?shù)生成的部分。重點為PAD、ACD、三通（T型和Y型）、變徑、方變圓、彎頭等。
06. 自動根據輸入的信息查詢查詢圖塊庫，調入圖塊按照插入位置和比例自動插入到當前圖紙。主要包括設計說明、安裝說明、大樣圖等，并且實現根根據圖紙中的管徑、根據安裝高度等修改設計說明模塊中的部分信息。
07. 開孔圖的繪制，根據指定送風區域和高度，自動完成開孔圖的繪制。

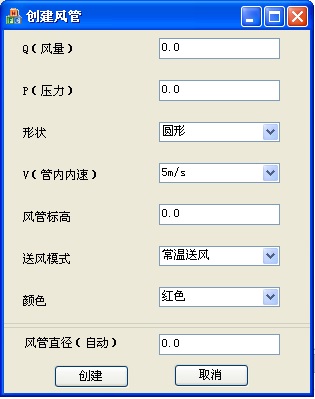

1.1 創建風管示意界面和操作
設計者操作步驟如下：
a) 進入CAD2008或2010等版本。
b) 鍵入ISOXFG命令或者點擊創建風管菜單圖標，激活對話框。
c) 用戶輸入Q風量、P（壓力）、選擇形狀、V（管內內速）、輸入風管標高、選擇送風模式和顏色。
d) 用戶輸入過程中，系統根據輸入的參數，自動計算風管的直徑。并且將計算結果自動寫入最下側的編輯框。
如果設計者認為本次設計需要非標的直徑，那么最后可以直接輸入該直徑即可。系統會采用該輸入直徑。
e) 選擇完畢以后，點擊創建按鈕，系統提示用戶輸入風管的起始點，用戶選擇一個點，然后隨著鼠標移動根據直徑出現風管，鼠標移動到目標位置，點擊左鍵即可自動生成一個風管。當鼠標繼續移動時，風管繼續生成，若有轉折，則自動生成彎頭，直至點擊右鍵選擇“確定”或敲擊“回車”鍵，自動生成末端。
f) 生成以后，系統會對該風管進行自動編號，添加編號和相關的標注。
編輯修改操作步驟
a) 設計者創建風管以后可以任意時候打開DWG圖紙。
b) 雙擊創建風管的中心線或者邊緣線。
c) 系統自動讀取保存在這些幾何體中的屬性信息。并且直接將這些信息顯示在上面圖1所示的界面中。
d) 設計者輸入新的屬性信息。
e) 更新風管。
f) 注意該更新以后，后續的統計信息會讀取設計者輸入的新的信息，寫入統計表格。
1.2 創建支管示意界面和操作
設計者操作步驟如下：
a) 進入CAD2008或2010等版本。
b) 鍵入ISOXZG命令或者點擊創建支管菜單圖標，激活對話框。
c) 點擊選擇主管按鈕，系統提示用戶選擇一個主管，系統會自動把主管的相關信息讀取過來，并且可以顯示在該對話框中，方便設計者設計支管。
d) 設計者輸入Q風量、P（壓力）、選擇形狀、V（管內內速）、輸入風管標高、選擇送風模式和顏色(此項為示意，開發時根據設計支管需要進行修改和完善)。
e) 點擊創建按鈕，生成支管以后系統自動添加編號、設計屬性等信息。
f) 其他步驟同創建主管。
附注
附注1.支管設計可以首先選擇主管，然后系統會自動讀取主管的所有信息，并且可以顯示在支管設計對話框。設計者不必要進行重復輸入。
附注2.其他附注信息同創建主管。
編輯修改操作步驟
a) 設計者創建支管以后可以任意時候打開DWG圖紙。
b) 雙擊創建支管的中心線或者邊緣線。
c) 系統自動讀取保存在這些幾何體中的屬性信息。并且直接將這些信息顯示在上面圖2所示的界面中。
d) 設計者輸入新的屬性信息。
e) 更新支管。
f) 注意該更新以后，后續的統計信息會讀取設計者輸入的新的信息，寫入統計表格。

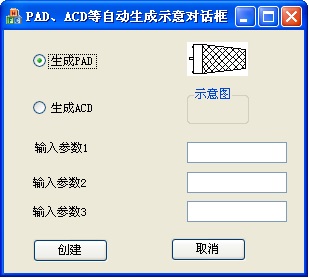

1.3 創建PAD、ACD等部件示意界面和操作
設計者操作步驟如下：
a) 進入CAD2008或2010等版本。
b) 鍵入ISOXPAD(或其他命令)命令或者點擊創建PAD、ACD菜單圖標，激活對話框。
c) 用戶點選生成PAD或者ACD，輸入相關的參數。
d) 點擊創建按鈕，系統提示用戶選擇生成位置。
e) 設計者選擇一個點，系統自動生成該部件。
附注
附注1.本界面僅僅為示意對話框，其他部件的生成和編輯以及操作步驟可以參考本界面。
附注2.PAD、ACD的也會存儲設計者的設計信息，所有的設計信息全部存儲在AutoCAD圖形數據庫，隨著DWG文件進行保存。設計者任意時候打開該DWG文件都是可以查詢到設計時候存儲的屬性信息的，隨時可以進行編輯操作和提取信息的操作。
附注3：本界面即是生成界面，也是編輯界面，設計者只需要簡單的雙擊生成以后的部件，系統會自動識別該部件的類型和屬性信息，并且自動彈出相應的對話框供設計者進行編輯修改操作。編輯以后系統會自動更新部件和屬性信息。
附注4：設計者可以任意的刪除任意部件，不需要附加的操作，系統會自動更新存儲的數據信息，不會對后續的數據提取產生任何影響。
附注5：對于某些部件生成以后可能需要在周圍生成文字信息，系統會根據用戶輸入的長度，自動計算字體大小，也可以在自動計算的基礎上設計者進行修改完成。
編輯修改操作步驟
a) 設計者創建以后可以任意時候打開DWG圖紙。
b) 雙擊創建的部件。
c) 系統會自動識別該部件的類型，自動讀取保存在這些幾何體中的屬性信息，并且彈出相應的對話框，供設計者進行修改。
d) 設計者輸入新的屬性信息。
e) 更新部件。
f) 注意該更新以后，后續的統計信息會讀取設計者輸入的新的信息，寫入統計表格。

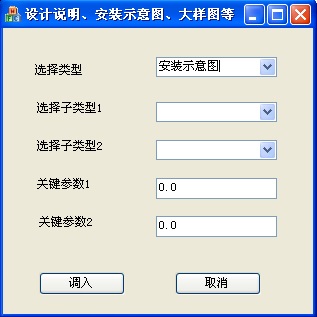

1.4 標準模塊庫的建立和自動調入（包括設計說明、安裝示意圖、大樣圖等）
設計者操作步驟如下：
a) 進入CAD2008或2010等版本。
b) 鍵入ISOXLIB(或其他命令)命令或者點擊創建設計說明、安裝示意圖、大樣圖界面示意圖菜單圖標，激活對話框。
c) 設計者首選選擇本次需要調入的圖塊的類型。
d) 系統根據選擇的主類型，對子類型進行分類，并且自動調入供設計者選擇。設計者選擇子類型。
e) 設計者也可以通過輸入相關的關鍵參數，系統根據關鍵參數自動查詢合適的圖塊，供設計者調入。
f) 點擊創建按鈕，系統提示用戶選擇生成位置。
g) 設計者選擇一個點，系統自動調入該標準圖塊。
附注
附注1.本界面僅僅為示意對話框，其他圖塊的生成和編輯以及操作步驟可以參考本界面。
附注2.其他輔助信息同PAD、ACD。
編輯修改操作步驟
a) 設計者調入圖塊以后可以任意時候打開DWG圖紙。
b) 雙擊調入的圖塊。
c) 系統會自動識別該圖塊的類型，自動讀取保存在圖塊中的屬性信息，并且彈出相應的對話框，供設計者進行修改。
d) 設計者輸入新的屬性信息。
e) 更新部件。
f) 注意該更新以后，后續的統計信息會讀取設計者輸入的新的信息，寫入統計表格。
1.5 風管剖面圖的自動繪制
設計者操作步驟如下：
a) 進入CAD2008或2010等版本。
b) 鍵入ISOXPM命令或者點擊創建風管剖面圖菜單圖標，激活對話框。
c) 系統自動讀取一個剛才輸入的高度參數。
d) 設計者點擊選擇送風區域按鈕，選擇送風區域。
e) 系統自動生剖面圖。
附注
附注1.同上。
編輯修改操作步驟
a) 同上。
