房屋測繪均攤計算系統（AutoCAD）
實例分析:東湖大廈
－、用戶操作準備
用戶在使用系統前，需要做以下四步準備：

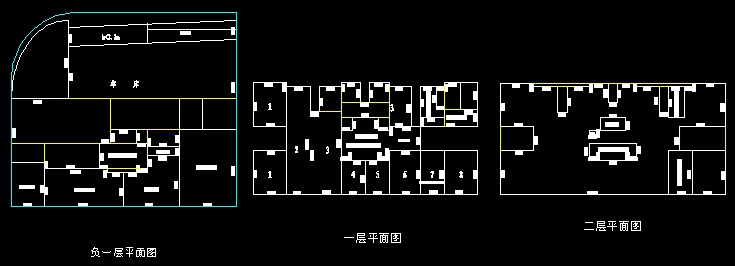

01.從房產設計圖中提取關鍵曲線，另排列于設計圖中。

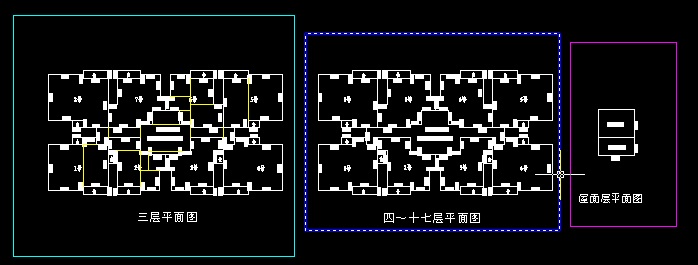

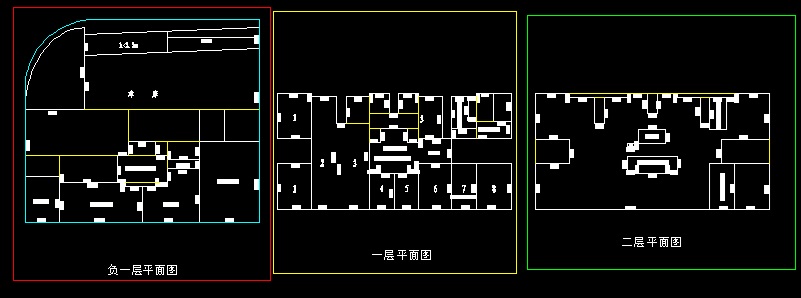

02.給以上各個圖紙設置矩形邊框，用以區分提取圖與CAD原設計圖以及相互之間的區分。如下圖
說明：
矩形邊框要求如下：
a．矩形。
b．線寬1.06（暫定）（系統會搜索所有線寬為1.06的矩形作為標識線）
c．分別設置簡單的系統顏色，用以操作識別
03.框選所有曲線，設置成白色。根據不同計算類型，如住宅性，商業性，車庫性，公共面積性，等用多段線功能擬合成封閉曲線。
說明：
a． 如果已經是封閉曲線，只需要設置上相應的顏色即可。
b． 目前暫定住宅型紅色，商業性藍色，車庫性黃色，公共面積性綠色，公共管理設備性質洋紅色。其他需要添加的預先定義即可
c． 注意陽臺等需要計算一半的位置擬合成三角形，即一半面積。擬合陽臺主要是為了識別陽臺屬于哪家，否則陽臺無法計算。

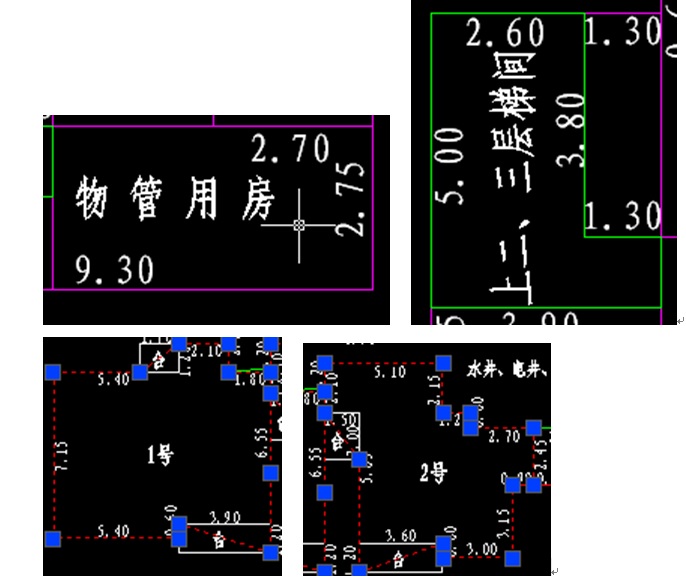

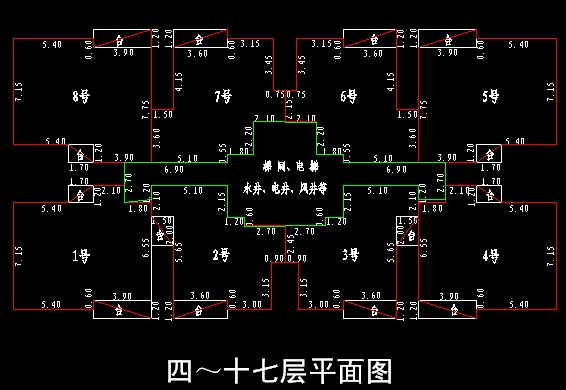

04.給每一個擬合的封閉曲線添加一個文字特性標識，用戶后續的分?jǐn)傁禂?shù)公式。圖示如下：
說明：
a． 每個封閉曲線只添加一個文字標識。
b． 文字標識為Mtext。
c． 文字標識插入點必須位于封閉曲線內。
二、系統實現
系統實現的難點有兩個：

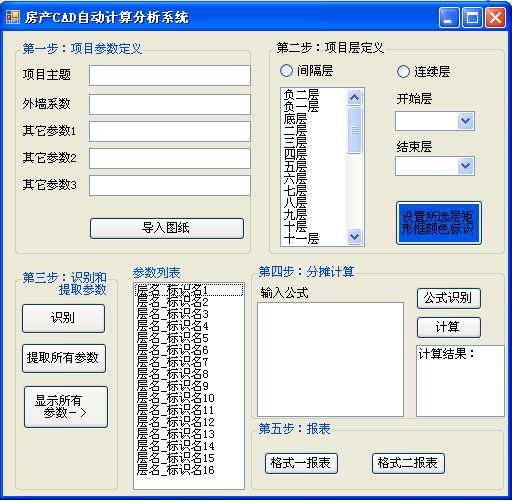

第一個是實現圖紙內部各種元素的界面定義，因?yàn)閳D紙元素眾多，重點是實現區分各種CAD圖紙元素。并把參數有效的傳遞到底層。以下是本系統大致的界面設計，中間可能需要改動相關內容。
第二個請參考本文第六項。
第一步：用戶輸入該項目的相關參數。
第二步：定義該圖紙涉及的所有層。分為兩種情況，第一種是非連續性質的，譬如奇數層第二種是連續性質的如3－21層等。對于單個的層譬如負一層可以用兩種方式中的任何一個。
三、系統識別圖形和所有參數用于分?jǐn)傆嬎?br/>四、關于圖形面積計算過程
五、數據提取和記錄
六、分?jǐn)傁禂?shù)界面實現
這是界面實現的第二個難點，分?jǐn)傁禂?shù)定義的界面實現，分?jǐn)傁禂?shù)定義對于每個樓，每種面積類型規律性不強，需要實現用戶的實時定義。這需要底層識別各種元素以后，傳遞到上層，在界面顯示出來，然后在界面上實現用戶的動態操作，操作完成以后，需要把界面元素用公式的方式傳遞到下層計算。
七、分?jǐn)傁禂?shù)系統計算
八、圖片截取
九、DOC報告實現
十、Dwg報告格式實現

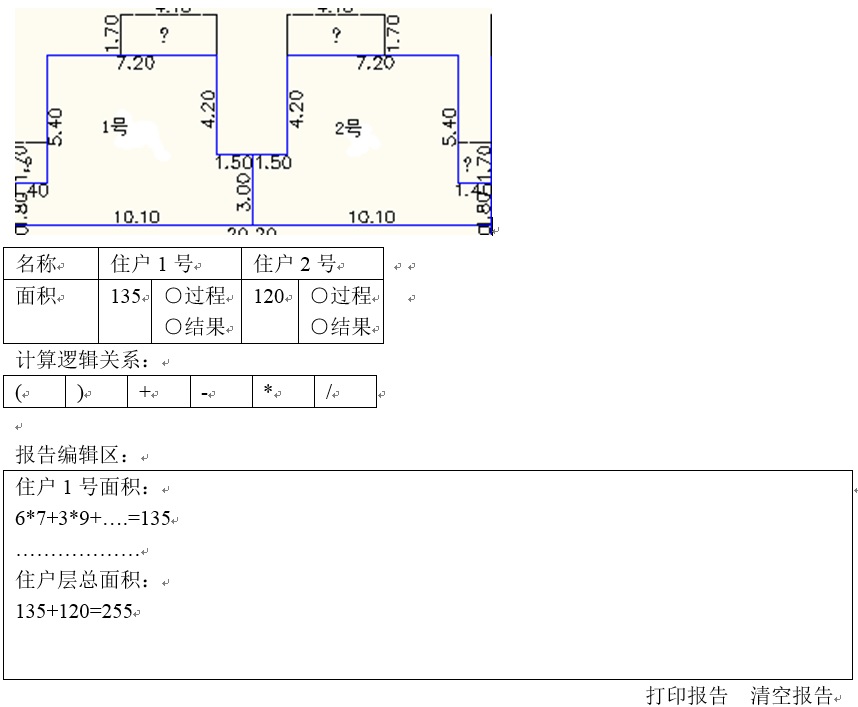

十一：計算方式頁面展示
